Купить медную шину электротехническую можно в Минске недорого, оптом и в розницу. По безналичному расчету и наличными на КПАметалл. Звоните по ☎️ +375 (17) 555-00-30
| Характеристики:
Формы поставок
Цена:
Оплата:
Информация о наличии и доставке:
Регион продажи: Минск; |
| Наименование продукции | Марка сплава | Толщина контактной площадки (мм) | Длина (мм) | Номинальный ток (А) | Цена |
|---|---|---|---|---|---|
| Шина медная плетеная ШМП 500/100 | М1 | 12 | Любая | 1294 при Δt=60°C | По запросу |
| Шина медная плетеная 10х120 мм | ММ | 10 | 2000–6000 | 1294 при Δt=60°C | По запросу |
| Шина медная плетеная ШМП 100/030 | М1 | 6 | Любая | 470 при Δt=60°C | По запросу |
| Шина медная плетеная ШМП 75/040 | М1 | 5 | Любая | 370 при Δt=60°C | По запросу |
| Шина медная плетеная ШМП 200/032 | М1 | 6 | Любая | 734 при Δt=60°C | По запросу |
| Шина медная плетеная ШМП 600/050 | М1 | 8 | Любая | 1441 при Δt=60°C | По запросу |
| Шина электротехническая медная плетеная до 1200 мм² | М1 | 8, 10, 12 | Любая | 1441 при Δt=60°C | По запросу |
Примечания:
- Шина медная плетеная ШМП 500/100: Сечение гибкой части — 500 мм², ширина контактной площадки — 100 мм. Рекомендуемая сила тока при Δt=60°C составляет 1294 А. Длина изделия может быть любой по заказу. Цена предоставляется по запросу.
- Шина медная плетеная 10х120 мм: Толщина — 10 мм, ширина — 120 мм. Длина варьируется от 2000 до 6000 мм. Номинальный ток не указан. Цена начинается от 415 160 руб./т.
- Шина медная плетеная ШМП 100/030: Сечение гибкой части — 100 мм², ширина контактной площадки — 30 мм. Рекомендуемая сила тока при Δt=60°C составляет 470 А. Длина определяется по требованию заказчика. Цена уточняется при обращении.
- Шина медная плетеная ШМП 75/040: Сечение гибкой части — 75 мм², ширина контактной площадки — 40 мм. Рекомендуемая сила тока при Δt=60°C составляет 370 А. Длина изделия определяется заказчиком. Цена предоставляется по запросу.
- Шина медная плетеная ШМП 200/032: Сечение гибкой части — 200 мм², ширина контактной площадки — 32 мм. Рекомендуемая сила тока при Δt=60°C составляет 734 А. Длина определяется по требованию заказчика. Цена уточняется при обращении.
- Шина медная плетеная ШМП 600/050: Сечение гибкой части — 600 мм², ширина контактной площадки — 50 мм. Рекомендуемая сила тока при Δt=60°C составляет 1441 А. Длина изделия определяется заказчиком. Цена предоставляется по запросу.
- Шина электротехническая медная плетеная до 1200 мм²: Сечение до 1200 мм². Другие характеристики не указаны. Цена — 900 руб.
Обратите внимание, что цены и характеристики могут различаться в зависимости от производителя и конкретных требований. Рекомендуется напрямую обращаться к поставщикам для получения точной информации и актуальных цен.

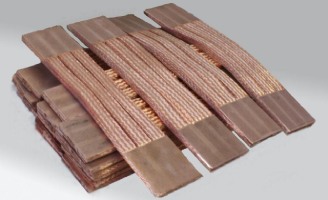

Плетёная медная шина
Плетёная медная шина — это гибкий электрический проводник, состоящий из тонких медных проволок, переплетённых в единую структуру. Благодаря высокой гибкости и проводимости, такие шины широко применяются в различных электроустановках для обеспечения надёжного соединения компонентов и компенсации механических напряжений.
Производство и материалы:
В процессе производства плетёных медных шин используется высококачественная медь марки М1, соответствующая стандарту ГОСТ 859-2001. Для повышения коррозионной стойкости и улучшения контакта с другими элементами системы, шины часто подвергаются лужению — нанесению тонкого слоя олова на поверхность меди. Это особенно важно при соединении с алюминиевыми проводниками, так как лужёная поверхность предотвращает гальваническую коррозию и обеспечивает стабильность соединения.
Применение: Плетёные медные шины находят применение в различных областях электроэнергетики и промышленности:
- Системы заземления: обеспечивают надёжное соединение с землёй, способствуя защите оборудования и персонала от электрических замыканий.
- Компенсаторы: используются для компенсации температурных расширений и механических напряжений в электрических установках, повышая их надёжность и долговечность.
- Соединения в электроустановках: применяются для гибкого подключения различных компонентов электрических систем, включая трансформаторы, генераторы и распределительные устройства.
Типы и конструкции:
Существует несколько типов плетёных медных шин, различающихся по конструкции и области применения:
- Изолированные шины: оборудованы слоем изоляционного материала, что позволяет использовать их в условиях, требующих дополнительной электрической защиты.
- Лужёные шины: имеют оловянное покрытие, повышающее коррозионную стойкость и улучшающее контактные характеристики.
- Шины с наконечниками: оснащены кабельными наконечниками для удобства подключения к другим элементам системы.
Стандартные размеры:
Плетёные медные шины, тросы выпускаются в различных размерах, что позволяет подобрать оптимальный вариант для конкретной задачи. Примеры стандартных размеров:
- 3×20×4000 мм: Толщина 3 мм, ширина 20 мм, длина 4000 мм.
- 4×30×4000 мм: Толщина 4 мм, ширина 30 мм, длина 4000 мм.
- 40×10 мм: Ширина 40 мм, толщина 10 мм.
- 30×3 мм: Ширина 30 мм, толщина 3 мм.
Преимущества:
- Гибкость: обеспечивает удобство монтажа и надёжность соединений.
- Высокая проводимость: использование высококачественной меди гарантирует эффективную передачу электрического тока.
- Устойчивость к коррозии: лужение поверхности повышает долговечность изделия, особенно в агрессивных средах.
- Универсальность: подходят для различных типов установок и систем, включая силовые и заземляющие.
Плетёные медные шины являются неотъемлемой частью современных электроустановок, обеспечивая надёжность и эффективность работы электрических систем. При выборе и установке таких шин важно учитывать требования конкретного оборудования и соблюдать рекомендации производителей для достижения оптимальных результатов.
