Купить медную шину электротехническую можно в Минске недорого, оптом и в розницу. По безналичному расчету и наличными на КПАметалл. Звоните по ☎️ +375 (17) 555-00-30
| Характеристики:
Формы поставок
Цена:
Оплата:
Информация о наличии и доставке:
Регион продажи: Минск; |
Примечания:
- Марки сплава:
- М1т — твёрдая медь марки М1.
- М1М — мягкая медь марки М1.
- Цена: указана ориентировочно за килограмм без НДС и может варьироваться в зависимости от поставщика и объёма заказа.
- Длина: стандартная длина шин составляет 4000 мм (4 метра).
- ГОСТ 434-78: регламентирует технические условия на медные шины для электротехнических целей.
| Наименование продукции | Номинальный ток, А |
| Шина электротехническая 20х3 | 275 |
| Шина электротехническая 25х3 | 340 |
| Шина электротехническая 30х4 | 475 |
| Шина электротехническая 40х4 | 625 |
| Шина электротехническая 40х5 | 700/705 |
| Шина электротехническая 50х5 | 860/870 |
| Шина электротехническая 50х6 | 955/960 |
| Шина электротехническая 60х6 | 1125/1145 |
| Шина электротехническая 80х6 | 1480/1510 |
| Шина электротехническая 100х6 | 1810/1875 |
| Шина электротехническая 60х8 | 1320/1345 |
| Шина электротехническая 80х8 | 1690/1755 |
| Шина электротехническая 100х8 | 2080/2180 |
| Шина электротехническая 120х8 | 2400/2600 |
| Шина электротехническая 60х10 | 1475/1525 |
| Шина электротехническая 80х10 | 1900/1990 |
| Шина электротехническая 100х10 | 2310/2470 |
| Шина электротехническая 120х10 | 2650/2950 |
Плетёные медные шины (ШМП и ШМПИ) поставляются в различных формах, что позволяет выбрать оптимальный вариант для конкретных задач. Основные формы поставки включают:
- Отрезки фиксированной длины (прутки): Шины изготавливаются с заданной длиной, обычно от 2 до 6 метров, с опрессованными контактными площадками, готовыми к монтажу.
- Бухты: Гибкие плетёные шины небольшой толщины могут поставляться в бухтах длиной от 10 метров и более, что позволяет отрезать необходимую длину непосредственно на месте установки.
- Рулоны: Некоторые производители предлагают шины в рулонах, что облегчает транспортировку и хранение.
- На катушках: Для удобства размотки и предотвращения повреждений шины могут наматываться на катушки.
- С изоляцией или без неё: Шины могут быть без изоляции (ШМП) или с изоляцией (ШМПИ) на напряжение 1 кВ или 10 кВ.
При выборе формы поставки рекомендуется учитывать специфику проекта, условия монтажа и требования к эксплуатации.
Поскольку информация о ценах и наличии продукции может меняться, рекомендуется напрямую обращаться к поставщикам для получения актуальных данных.
| Наименование товара | Сплав | Толщина, мм | Ширина, мм | Длина, мм | Цена, руб/шт |
| Медная шина ШМГ 1x12 | ШМГ | 1 | 12 | 2000, 3000, 4000, 6000 | 35 |
| Медная шина МОБ 1x50 | МОБ | 1 | 50 | 2000, 3000, 4000, 6000 | 50 |
| Медная шина М1 1x350 | М1 | 1 | 350 | 2000, 3000, 4000, 6000 | 60 |
| Медная шина ШМГИ 1,5x45 | ШМГИ | 1,5 | 45 | 2000, 3000, 4000, 6000 | 70 |
| Медная шина ШМТВ 2x550 | ШМТВ | 2 | 550 | 2000, 3000, 4000, 6000 | 80 |
| Медная шина ШМТ 2x600 | ШМТ | 2 | 600 | 2000, 3000, 4000, 6000 | 90 |
| Медная шина ШМТ 2,6x150 | ШМТ | 2,6 | 150 | 2000, 3000, 4000, 6000 | 100 |
| Медная шина ГЗШ 2,8x250 | ГЗШ | 2,8 | 250 | 2000, 3000, 4000, 6000 | 110 |
| Медная шина МT 3x20x120 | М0б твердая | 3 | 20 | 2000, 3000, 4000, 6000 | 120 |
| Медная шина МT1 3x20x120м | М1 твердая | 3 | 20 | 2000, 3000, 4000, 6000 | 130 |
| Медная шина МT2 3x20x120 | М2 твердые | 3 | 20 | 2000, 3000, 4000, 6000 | 140 |
| Медная шина ШМГИ 3x35 | ШМГИ | 3 | 35 | 2000, 3000, 4000, 6000 | 150 |
| Медная шина М1БМ 3,15x12,5 | М1БМ | 3,15 | 12,5 | 2000, 3000, 4000, 6000 | 160 |
| Медная шина ШМТ 3,15x45 | ШМТ | 3,15 | 45 | 2000, 3000, 4000, 6000 | 170 |
| Медная шина ШМТ 3,15x180 | ШМТ | 3,15 | 180 | 2000, 3000, 4000, 6000 | 180 |
| Медная шина М2 3,15x550 | М2 | 3,15 | 550 | 2000, 3000, 4000, 6000 | 190 |
| Медная шина М3р 3,35x70 | М3р | 3,35 | 70 | 2000, 3000, 4000, 6000 | 200 |
| Медная шина М1Е 4x48 | М1Е | 4 | 48 | 2000, 3000, 4000, 6000 | 210 |
| Медная шина М1М 4x55 | М1М | 4 | 55 | 2000, 3000, 4000, 6000 | 220 |
| Медная шина М1М 4,5x30 | М1М | 4,5 | 30 | 2000, 3000, 4000, 6000 | 230 |
| Медная шина М2 4,5x120 | М2 | 4,5 | 120 | 2000, 3000, 4000, 6000 | 240 |
| Медная шина ШМТ 5x30 | ШМТ | 5 | 30 | 2000, 3000, 4000, 6000 | 250 |
| Медная шина ШМГ 6x5,5 | ШМГ | 6 | 5,5 | 2000, 3000, 4000, 6000 | 260 |
| Медная шина ШМГ 6x10 | ШМГ | 6 | 10 | 2000, 3000, 4000, 6000 | 270 |
| Медная шина ШММ 6x40 | ШММ | 6 | 40 | 2000, 3000, 4000, 6000 | 280 |
| Медная шина ШМГИ 7x250 | ШМГИ | 7 | 250 | 2000, 3000, 4000, 6000 | 290 |
| Медная шина М1Т 7,5x600 | М1Т | 7,5 | 600 | 2000, 3000, 4000, 6000 | 300 |
| Медная шина М1Т 10x120 | М1Т | 10 | 120 | 2000, 3000, 4000, 6000 | 310 |
| Медная шина ШМТ 12,5x32 | ШМТ | 12,5 | 32 | 2000, 3000, 4000, 6000 | 320 |
| Медная шина М1Е 12,5x60 | М1Е | 12,5 | 60 | 2000, 3000, 4000, 6000 | 330 |
| Медная шина М1БМ 13,5x5,3 | М1БМ | 13,5 | 5,3 | 2000, 3000, 4000, 6000 | 340 |
| Медная шина М3р 13,5x65 | М3р | 13,5 | 65 | 2000, 3000, 4000, 6000 | 350 |
| Медная шина М3р 14x3 | М3р | 14 | 3 | 2000, 3000, 4000, 6000 | 360 |
| Медная шина М2 14x28 | М2 | 14 | 28 | 2000, 3000, 4000, 6000 | 370 |
| Медная шина ШМГ 14x80 | ШМГ | 14 | 80 | 2000, 3000, 4000, 6000 | 380 |
| Медная шина МОБ 14x150 | МОБ | 14 | 150 | 2000, 3000, 4000, 6000 | 390 |
| Медная шина М1Е 15x5,3 | М1Е | 15 | 5,3 | 2000, 3000, 4000, 6000 | 400 |
| Медная шина М1Е 15x100 | М1Е | 15 | 100 | 2000, 3000, 4000, 6000 | 410 |
| Медная шина ШМГИ 20x3 | ШМГИ | 20 | 3 | 2000, 3000, 4000, 6000 | 420 |
| Медная шина М3р 30x3 | М3р | 30 | 3 | 2000, 3000, 4000, 6000 | 430 |
| Медная шина М1Е 30x28 | М1Е | 30 | 28 | 2000, 3000, 4000, 6000 | 440 |
| Медная шина ШМТВ 30x42 | ШМТВ | 30 | 42 | 2000, 3000, 4000, 6000 | 450 |
| Медная шина ШМГ 30x500 | ШМГ | 30 | 500 | 2000, 3000, 4000, 6000 | 460 |
Популярный товар
_thumbnail.jpg)
Характеристики медной шины
Медная шина электротехническая — изделие металлического проката, характеризующееся хорошей электрической
и тепловой проводимостью. Продукция представляет собой полосу, сырьем для которой является медь высокой частоты.
Изделие также изготавливается из проводников круглого сечения. В системах энергосбережения шина
медная применяется для создания крепежных и вспомогательных элементов.
Многожильные медные шины представляют собой гибкие проводники, состоящие из множества тонких медных проволок, объединённых в общую жилу круглого сечения. Они широко применяются в электроэнергетике благодаря своей гибкости и высокой проводимости. Ниже представлена таблица с основными характеристиками таких шин, включая ориентировочные цены в Минске:
Примечания:
- Марка сплава: М1 — высококачественная техническая медь с содержанием меди не менее 99,90%.
- Сечение многопроволочной жилы: определяет пропускную способность шины и выбирается в зависимости от требуемого тока.
- Диаметр проволок и их количество: эти параметры влияют на гибкость и механическую прочность шины.
- Номинальный диаметр шины: общий диаметр многожильной шины, учитывая все проволоки и возможную изоляцию.
- Ориентировочная цена в Минске: цены рассчитаны на основе стоимости медной полосы 10×3 мм (≈138,59 BYN за метр) и пропорционально скорректированы в зависимости от сечения. Фактические цены могут варьироваться в зависимости от поставщика и рыночных условий.
Рекомендации:
- Выбор сечения: при выборе сечения шины необходимо учитывать рабочий ток и условия эксплуатации, чтобы обеспечить надёжность и долговечность системы.
- Изоляция: многожильные шины могут поставляться как без изоляции, так и с различными видами изоляции, в зависимости от требований проекта.
- Стандарты: при выборе и использовании шин рекомендуется руководствоваться соответствующими стандартами и техническими условиями, чтобы обеспечить безопасность и эффективность работы электроустановок.
Для получения точных цен и условий поставки рекомендуется обращаться к местным поставщикам электротехнической продукции в Минске.
Плетёные медные шины (ШМП) широко применяются в электроэнергетике для обеспечения гибких соединений между токоведущими частями оборудования, компенсируя вибрации и температурные расширения. Они изготавливаются из лужёных медных проволок диаметром 0,2–0,3 мм, сплетённых в единую гибкую связку, что обеспечивает высокую гибкость и надёжность соединений.
Изделие еще используется в строительстве и радиотехнике. Продукция отличается стойкостью перед коррозией,
пластичностью, свариваемостью.
Реализуется изделие полосами и бухтами. Изготавливается шина из меди, содержащей кислород
или при его отсутствии.
Медная электротехническая шина — это плоский прокат из меди вытянутогопрямоугольного вида
и прямоугольный в поперечном сечении выпускается определенной ширины и имеет золотисто-розовый.
В соответствии со своей формой, шину также называют полосой.

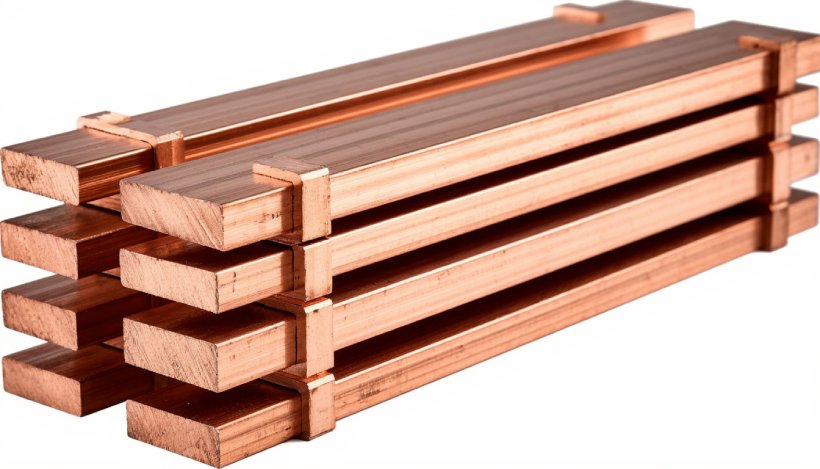

Шина медная
Это пластина в прямоугольном сечении, разные по толщине и ширине.
Медная шина является тепло- и электропроводным материалом, пластичный, прочный, применяются для установки шинопровода,
при производстве электроприборов и деталей, в электроустановке как проводник, является важнейшим элементом в производстве микроэлектроники, радиотехники,
строительного, медицинского, военного и космического оборудования.
Самые распространенные сплавы для медных электрических шин:
- М1 (Сu-99,9%; Ni-0,002%; Fe-0,005%; S до 0,004%; As-0,002%; Pb-0,005%, O-0,05%, Zn-0,004%; Sb до 0,002; Вi-0,001%; Sn-0,002%;)
- М0 (Сu-99,93%; Ni-0,002%; Fe-0,004%; S до 0,003%; As-0,001%; Pb-0,003%, O-0,04%, Zn-0,003%; Sb до 0,002; Вi-0,005%; Sn-0,001%;)
- М0б (Сu-99,97%; Ni-0,002%; Fe-0,003%; S до 0,003%; As-0,001%; Pb-0,002%, O-0,001%, Zn-0,003%; Sb до 0,001; Вi-0,0005%; Sn-0,001%;)
Медная электрическая шина, размеры:
- Толщина от 3 до 15 мм.
- Ширина от 15 до 150 мм.
- Длина от 1 до 6 метров,
Продукция может поставлятся: в бухтах или барабанах.
По способу изготовления:
— бескислородная,
— прямоугольного сечения,
— с скругленными кромками,
— полнорадиусная,
— R, R1/2 толщины,
— в бухтах,
— в нарезке
Классификация медных шин:
- ШМТВ — бескислородная медь, твердая
- ШМТ — медная твёрдая
- ШММ — медная мягкая
